Lugar de origem:
China
Marca:
ZT-TEK
Certificação:
CE
Número do modelo:
72174204-200Ah
Contacte-nos

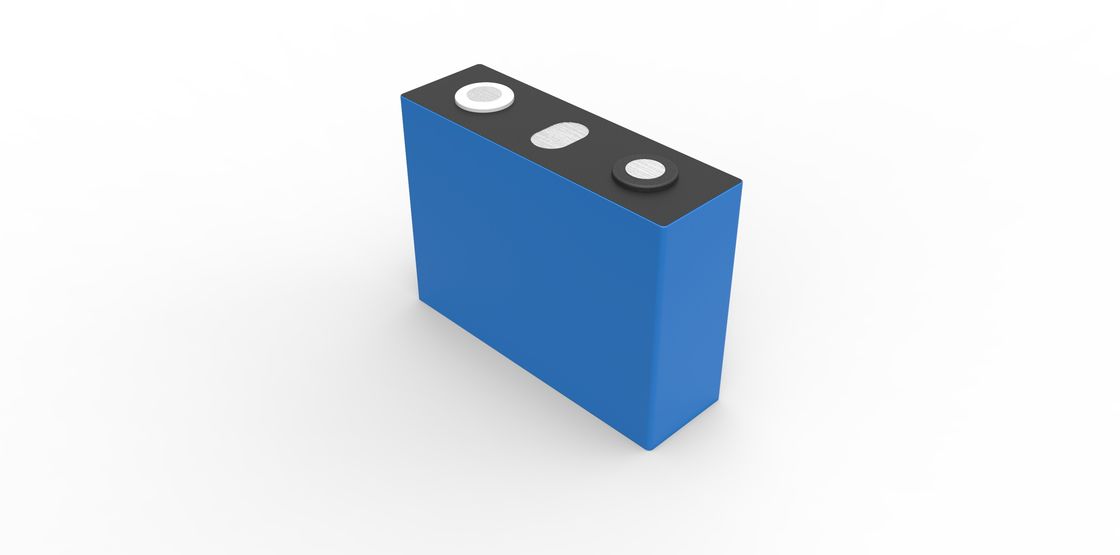

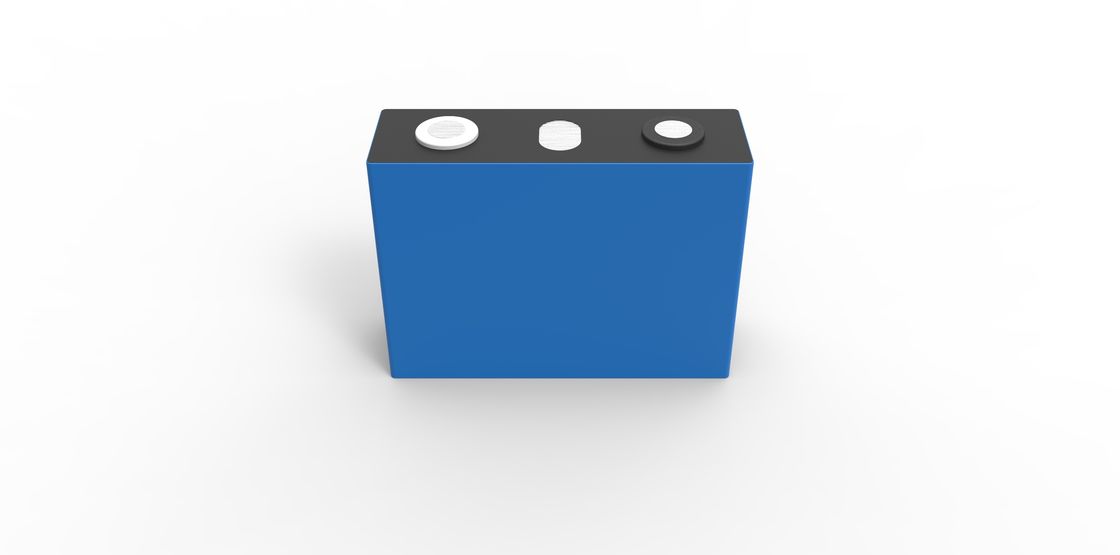

Bateria de íons de sódio Tipo prismático de célula 3V 200Ah
Adequado para zonas extremamente frias
3.1 Capacidade nominal: 200Ah de descarga a 0,2 oC
3.2 Tensão nominal: descarga de 3V 0,2C
3.3 Impedância AC: ≤ 0,28mΩ 30%SOC
3.4 Corrente de carga padrão: 100A 0,5C
3.5 Max. Corrente de carga constante:160A 0,8C
3.6 Limites de tensão de carga: 3,9 V
3.7 Max. Corrente de descarga constante:200A 1,0C
3.8 Max. Mais corrente de descarga: 300A 1.5C-10s
3.9 Tensão de corte:2.0V
3.10 Temperatura de operação de carga: -20 a 55°C
3.11 Temperatura de operação de descarga: -30°C a 55°C
3.12 Peso celular: 5 kg ± 0,25 kg
3.13 Auto descarga: ≤ 3%/mês a 25±2°C, 30% SOC,
Contagem após 3 meses de 30% SOC de célula fresca
Critérios de desempenho das células
Inspecção visual
Não devem existir defeitos de aparência como manchas, rachaduras, fugas, etc.
Condição de ensaio ambiental normal
Salvo disposição em contrário, todos os ensaios indicados na presente especificação do produto são realizados nas seguintes condições:
Temperatura: 25 ± 2 °C
Humidade relativa: 65 ± 20%
Carga padrão
Sob as condições de ensaio normais, carregar a célula com corrente constante a 0,5C a 4,0V e, em seguida, com tensão constante a 4,0V até que a corrente de carga diminua para 0,05C.
Características elétricas
| Posições | Método de ensaio e condição | Critérios |
| Capacidade mínima: 0.2C |
Carregar a célula em condições de ensaio padrão e descarregar a célula para 2.0V com corrente de 0.2C, em seguida, obter A capacidade |
≥ 200Ah |
| Impedância inicial | Resistência interna medida a 1 KHz a 30% SOC. | ≤ 0,28 mΩ |
| Voltagem da célula | A partir da expedição | 2.950~3.000V |
| Duração do ciclo (25±2°C) | Condição de ensaio: Carga:0.5 C a 4.0 V, CV a 0.05 C Descarga:1.0C a 2.0V Quando a capacidade diminui para 80% do primeiro ciclo Capacidade, interrompa o teste. |
≥ 4000 |
| Temperatura H/L Descarga |
Carregar completamente a célula pela condição de carga padrão, Colocar na câmara a - 20 ± 2 °C durante 8 horas, depois descarregar o célula a 0,5C a 1,5V Carregar completamente a célula na condição de carga padrão, colocar na câmara a 55±2°C durante 5h, depois descarregar a célula a 0,5C a 2,0V. |
Capacidade restante ≥ 85% Capacidade inicial Capacidade restante ≥ 95% Capacidade inicial |
| RT desempenho de armazenamento | A capacidade em descarga de 0,5C (capacidade residual) deve ser medido após carga padrão e depois armazenado a 25±2°C durante 30 dias Após o ensaio acima, ciclo a célula com 0,5C/0,5C por 3 vezes, selecione a capacidade máxima como capacidade de recuperação. |
Capacidade residual ≥ 95% Capacidade de recuperação ≥ 98% |
| Depósito HT desempenho |
A capacidade em descarga de 0,5C (capacidade residual) deve ser medido após carga padrão e depois armazenado a 55 ± 2 °C durante 7 dias. Após o ensaio acima, ciclo a célula com 0,5C/0,5C por 3 vezes, selecione a capacidade máxima como capacidade de recuperação |
Capacidade residual ≥
|
Segurança e fiabilidade
| Posições | Método de ensaio e condição | Critérios |
| Superdescarga | Carregar completamente a célula pelo método de carregamento padrão, descarregar a célula 90min utilizando 1,0C, depois observar durante 1h sob a temperatura do ambiente de ensaio. |
Sem fogo, sem explosão. |
| Preço excessivo | Carregar completamente a célula pelo método de carregamento padrão, carregar a célula para 4,4 V usando 0,5 C, depois observar durante 1 hora sob temperatura do ambiente de ensaio |
Sem fogo, sem explosão. |
| Curto prazo externo | Carregar completamente a célula pelo método de carregamento padrão, conectar as guias positivas e negativas com uma carga menos do que 5mΩ durante 10min, observando-se, em seguida, durante 1h sob ensaio temperatura do ambiente |
Sem fogo, sem explosão. |
| Aquecimento | Carregar completamente a célula pelo método de carregamento padrão, deslocar a célula para a câmara de temperatura, utilizar Método de aquecimento da célula de aquecimento de temperatura ascendente seguinte: ascendente a 130 ± 2 °C a uma velocidade de 5 °C/min a partir da temperatura ambiente, Fique a 130°C durante 30 minutos, pare de aquecer, depois observe se a temperatura da água está 1 hora a temperatura do ambiente de ensaio. |
Sem fogo, sem explosão. |
| Ciclo de temperatura | Carregar completamente a célula pelo método de carregamento padrão, deslocar a célula para a câmara de temperatura, utilizar A temperatura da câmara é ajustada pelo seguinte método, ciclo para 5 vezes e, em seguida, observar durante 1 hora no ambiente de ensaio Temperatura. |
Sem fogo, sem explosão. |
| Esmagar | Carregar completamente a célula pelo método de carregamento padrão, utilizar um Meio cilindro com Φ75 mm para comprimir o célula ((direção perpendicular) e a velocidade de movimento é menor Quando a tensão da célula diminui para 0V ou a deformação atinge 15% ou a força de extrusão atinge 2.67KN, parar e esperar 10 minutos, observar durante 1 hora sob temperatura do ambiente de ensaio |
Sem fogo, sem explosão. |
